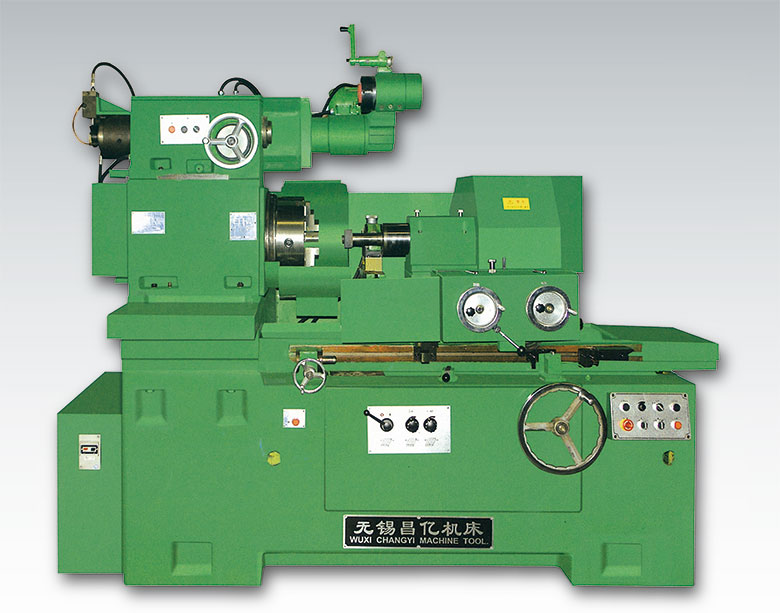

MD2120A型帶端面內圓磨床
主要特點：
1.機床的進給及修正，由二個互不干涉的傳動機構執行，進給系統具有定程磨削功能，采用手動或液壓動二種進給方式。
2.機床設有快跳機構，因此退出砂輪進行測量或修正后不必重新手動對刀。
3.工作臺起動有液壓開關閥，確保裝卸工件即時安全性。
4.機床在特殊訂貨時，可配高速砂輪軸1800轉/分，以適宜20-50mm孔的磨削要求。
5.本機床設有端面磨削裝置，一次裝夾既能磨削內孔又能磨削端面，能內孔與端面的垂直度。
規格參數表
| 機床型號 | MD2120A | |
| 磨削孔徑 | φ50-φ200 | |
| 大磨削深度 | 200 | |
| 工件旋徑 | 罩內（mm） | φ400 |
| 罩外 | φ600 | |
| 床頭大回轉角度（°） | 30° | |
| 工件轉速（r/min） | 100-500（無級） | |
| 砂輪轉速（r/min） | 4000-6000、8000-11000 | |
| 端面轉速（r/min） | 1500 | |
| 機床總功率 | 8.6 | |
| 工件電機功率 | 2.2 | |
| 砂輪電機功率 | 4 | |
| 機床外形尺寸 | 3100×2120×1320 | |
| 機床重量 | 3400 | |
| 工作精度 | 內孔圓度（μm） | 3 |
| 內孔圓柱度（μm） | 8 | |
| 內孔表面粗糙度（μm） | Ra0.63 | |
